martes, 29 de mayo de 2007

Algo más sobre Microfonos y sus aplicaciones

Al revisar las fichas técnicas (data sheet) de un micrófono encontraremos 3 especificaciones fundamentales:
  • Tipo de Transductor (Dinámico o Condensador).
  • Directividad (Diagrama Polar para varias frecuencias).
  • Respuesta en Frecuencia.
En la clase anterior ya vimos una breve explciación sobre los transductores y la directividad. Pero ¿que es la repuesta en frecuencia?

Respuesta de Frecuencia: Es el rango de frecuencias que el equipo (micrófono, Altavoz, etc) es capaz de grabar y reproducir, sin embargo, el rango como único dato no es sufi ciente para determinar el nivel relativo de una frecuenci a con respecto a otra. Es por esta razón que generalmente se incluye en las especi ficaciones técnicas gráficos de respuesta de frecuencia, con lo cual se puede visualizar y comparar la respuesta para frecuencias determinadas.

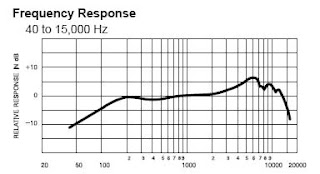

Ejemplo de un gráfico de Respuesta en Frecuencia
Aplicaciones

Veamos algunos microfonos de la marca Shure que es muy utilizada, sobre todo refuerzo sonoro.

En general, los micrófonos utilizados para refuerzo, son de patrón unidireccional, habitualmente cardioide. Por lo cual, lo que varía, y por lo tanto hace que se utilicen distintos modelos, para las diversas aplicaciones, es el tipo de transductor y su respuesta en frecuencia.

Veamos 2 modelos muy utilizados:

Shure SM 58
  • Aplicación habitual: Voz.
  • Transductor: Dinámico (bobina móvil)
  • Patrón direccional: Cardioide (Unidireccional)
Patrón Polar Shure SM 58

  • Respuesta en Frecuencia Shure SM58










Para ver la ficha técnica completa del Shure SM58, se puede visitar la página del fabricante.


Shure Beta 52

  • Aplicación habitual: Bombo Batería (Kick) ; Amplificador de Bajo
  • Transductor: Dinámico (bobina móvil)
  • Patrón direccional: SuperCardioide (Unidireccional)













  • Respuesta en Frecuencia:
Respuesta de un Shure Beta 52 (Las lineas punteadas corresponden a distintas posiciones)
Para ver la ficha técnica completa del Shure Beta 52, se pude revisar en la página del fabricante.

Como podemos ver, tanto el SM 58 como el Beta 52, son micrófonos dinámicos y unidireccionales, sin embargo su repuesta en frecuencia es distinta, por lo cual se utilizan para distintas aplicaciones.

Otros Micrófonos comunes:

  • Shure SM 81 (Condensador, Cardioide, se suele utilizar para los Over Head de la batería).
  • Shure SM 57 (Dinámico, Cardioide, para amplificadores de guitarra y otros instrumentos).
  • AKG D112 (Dinámico, Cardioide, tiene las mismas aplicaciones que el Shure Beta52).
